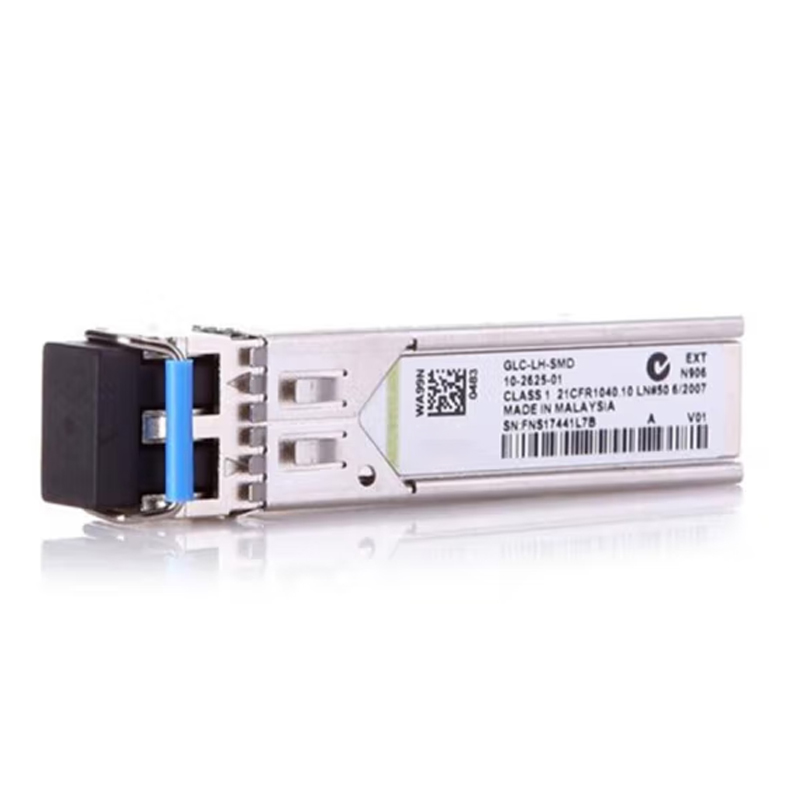

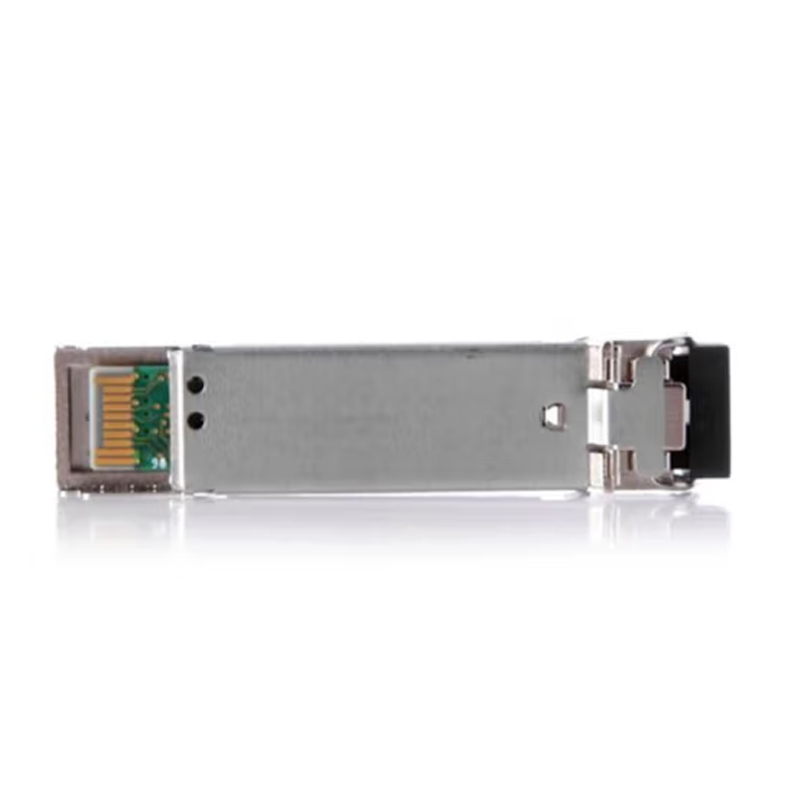

Le module Cisco GLC-LH-SMD est un émetteur-récepteur SFP (Small Form-factor Pluggable) standard de l’industrie, conçu pour les communications de données Gigabit Ethernet. Il est particulièrement apprécié pour sa polyvalence, permettant des liaisons sur de longues distances via la fibre optique.

1. Spécifications Optiques et Performance

Le « LH » dans la référence signifie Long Haul (Longue Distance), ce qui définit ses capacités de portée.

• Type de connecteur : Dual LC/PC (Connecteur à petite forme).

• Longueur d’onde : 1310 nm.

• Type de fibre : Compatible avec la fibre monomode (SMF) et multimode (MMF).

• Distance maximale :

  • Jusqu’à 10 km sur fibre monomode (SMF).

  • Jusqu’à 550 m sur fibre multimode (MMF) de type OM2/OM3 (nécessite souvent un câble de conditionnement de mode).

• Débit de données : 1 Gbps (Gigabit Ethernet).

2. Fonctions Avancées (Le suffixe « D »)

Le « D » à la fin de la référence indique le support du DOM (Digital Optical Monitoring).

• Cette fonctionnalité permet aux administrateurs réseau de surveiller en temps réel les paramètres critiques du module via l’interface de commande (CLI) du switch :

  • Température du module.

  • Tension d’alimentation.

  • Puissance d’émission laser (TX).

  • Puissance de réception optique (RX).

3. Caractéristiques Physiques et Environnementales

• Plage de température de fonctionnement : Version « Commerciale » (COM), supportant généralement de 0°C à 70°C.

• Dimensions : 8,5 mm x 13,4 mm x 56,5 mm.

• Hot-Swappable : Peut être inséré ou retiré d’un switch ou d’un routeur sans avoir à redémarrer l’équipement.

4. Compatibilité

Ce module est compatible avec la grande majorité des équipements de commutation et de routage Cisco (Catalyst, Nexus, ISR).

Note technique : Lors de l’utilisation de ce module sur une fibre multimode (Legacy MMF), il est fortement recommandé d’utiliser un câble de brassage de conditionnement de mode (Mode Conditioning Patch cord) pour éviter la dispersion modale et garantir la stabilité du lien.
