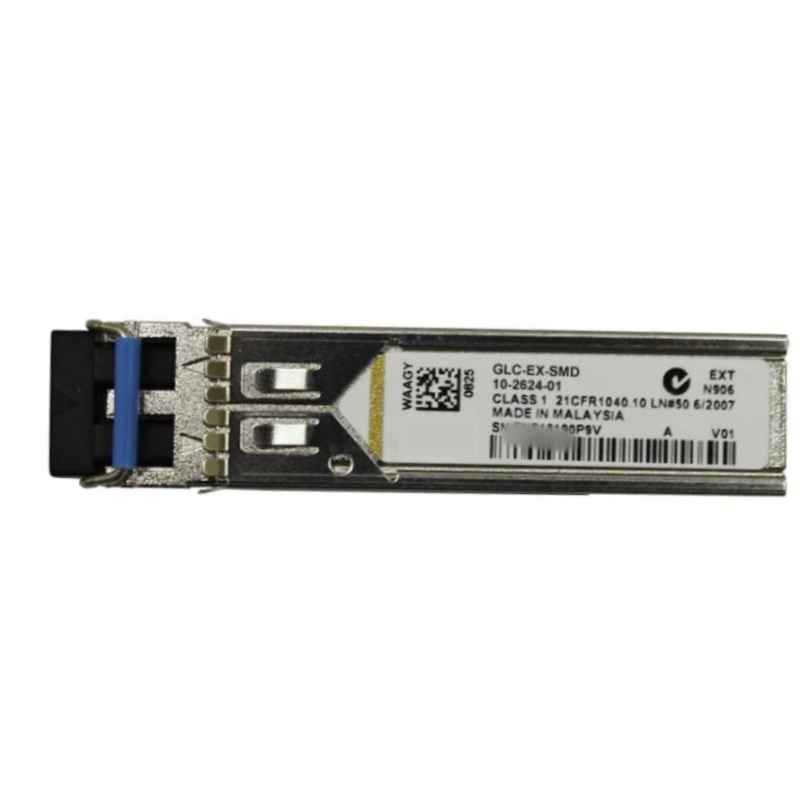

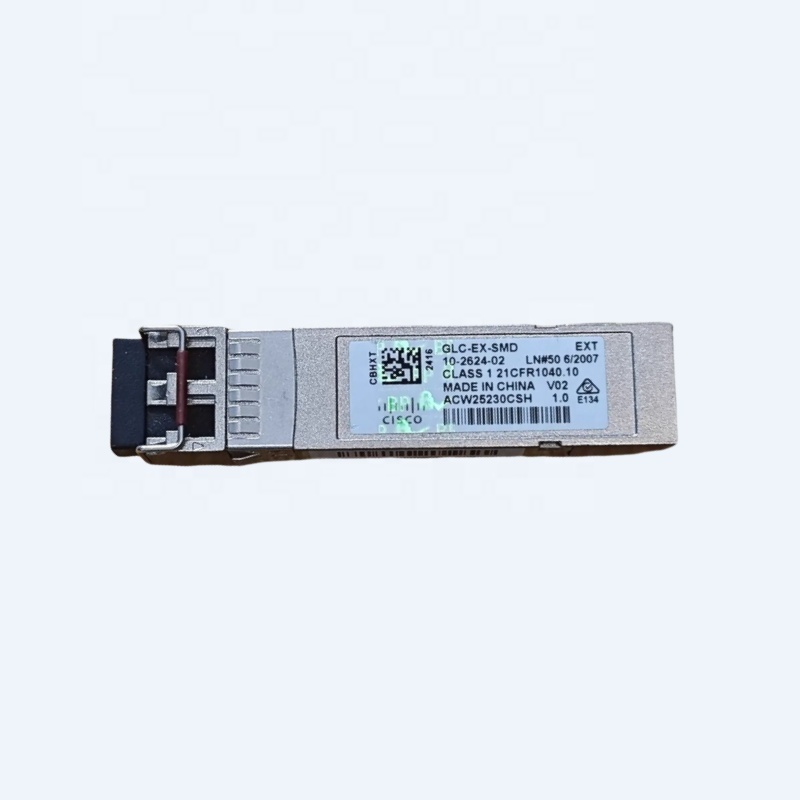

Le module Cisco GLC-EX-SMD est un émetteur-récepteur SFP (Small Form-factor Pluggable) conçu pour les communications Gigabit Ethernet sur fibre optique monomode. Il est particulièrement apprécié pour sa fiabilité dans les infrastructures réseaux d’entreprise et les centres de données.

1. Spécifications de Performance

• Débit de données : 1 Gbps (Gigabit Ethernet).

• Type de fibre : Monomode (SMF – Single-Mode Fiber).

• Longueur d’onde : 1310 nm.

• Distance maximale : Jusqu’à 40 km sur une fibre monomode standard (G.652).

• Connecteur : Double LC (Duplex LC).

2. Caractéristiques Physiques et Environnementales

• Format : SFP (enfichable à chaud / Hot-swappable).

• Température de fonctionnement : Plage étendue (EXT). Il peut fonctionner entre -5°C et 85°C, contrairement aux modules standards (COM) qui s’arrêtent souvent à 70°C.

• Support DOM (Digital Optical Monitoring) : Oui (indiqué par le « D » à la fin de la référence). Cela permet de surveiller en temps réel des paramètres tels que la puissance de sortie, la puissance reçue, la température et la tension.

3. Budget Optique (Puissance)

Le maintien d’une liaison sur 40 km nécessite des tolérances précises :

• Puissance de transmission : -3 à +2 dBm.

• Sensibilité de réception : Jusqu’à -22 dBm.

• Budget de liaison : Environ 19 dB.

Note technique : Pour les liaisons de très courte distance avec ce module, il est parfois nécessaire d’utiliser un atténuateur optique afin d’éviter de saturer ou d’endommager le récepteur, car la puissance est calibrée pour de la longue distance.

4. Compatibilité et Usage

Ce module est compatible avec la majorité des commutateurs (switches) et routeurs Cisco (gammes Catalyst, Nexus, ISR). Il est idéal pour :

• L’interconnexion de bâtiments distants sur un campus.

• Les liaisons métropolitaines (MAN).

• Les backbones de réseaux locaux nécessitant une portée supérieure aux 10 km du standard GLC-LH-SMD.

5. Comparaison Rapide
