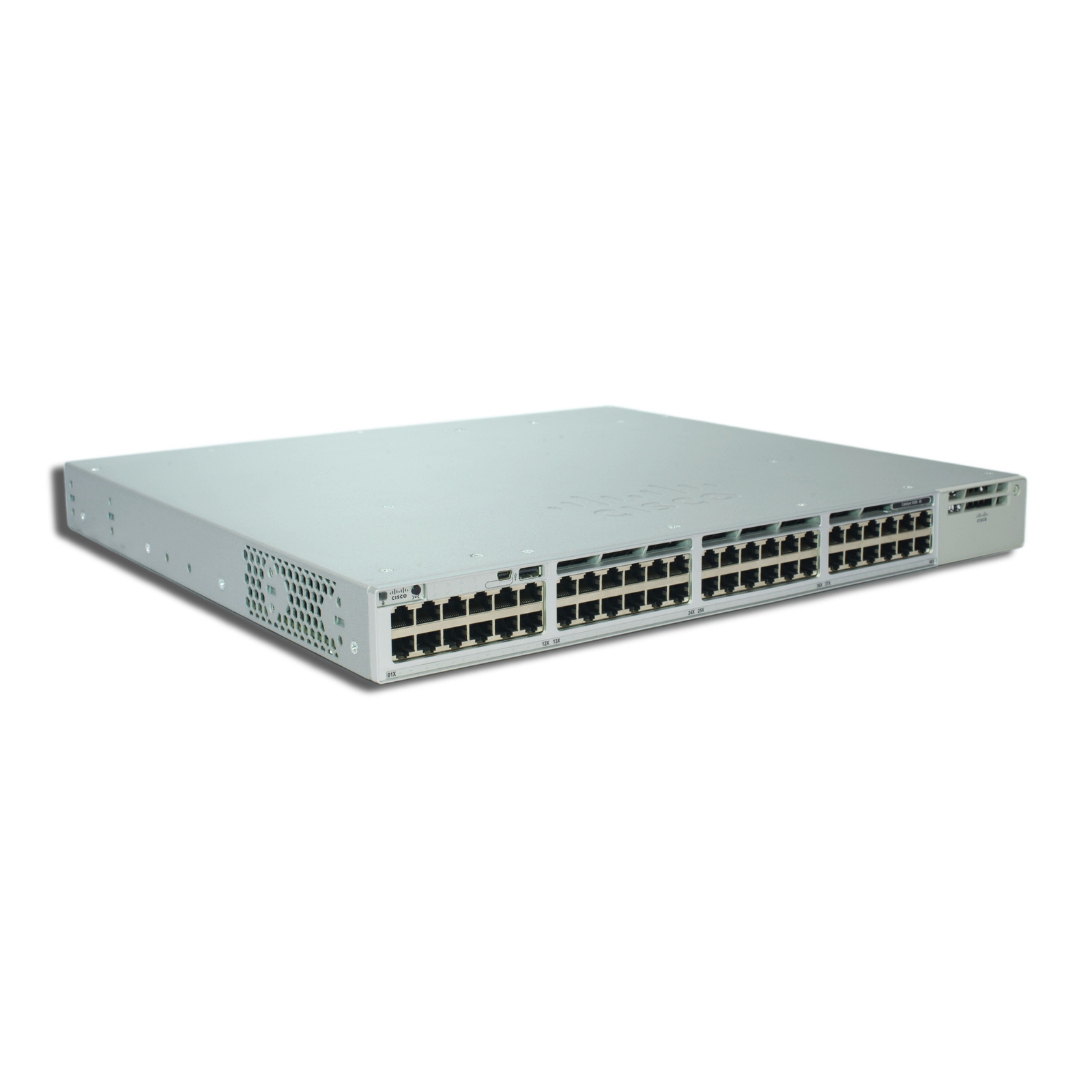

Le Cisco Catalyst C9300-48T-E est un switch d’accès d’entreprise haut de gamme, appartenant à la série Catalyst 9300. Il est conçu pour la sécurité, l’IoT, la mobilité et le cloud, et fonctionne sous le système d’exploitation moderne Cisco IOS-XE.

La licence Network Essentials (« -E ») inclut les fonctionnalités fondamentales de routage de niveau 2 et de niveau 3 (OSPF, RIP, routage statique, routage basé sur des politiques).

1. Caractéristiques Matérielles Principales

• Ports de données : 48 ports RJ-45 10/100/1000 Mbps (Gigabit Ethernet) dédiés aux données (Data only).

  • Note : Ce modèle ne supporte pas le PoE (Power over Ethernet).

• Emplacement pour modules de liaison montante (Uplink) : Emplacement modulaire à l’arrière pour ajouter des cartes de liaisons montantes (Network Modules). Options disponibles : 4x 1G, 4x 10G, 2x 25G, ou 2x 40G.

• Alimentation et Redondance : * Équipé par défaut d’un bloc d’alimentation AC de 350W (PWR-C1-350WAC-P).

  • Prend en charge un deuxième bloc d’alimentation optionnel pour la redondance et la haute disponibilité.

• Ventilation : 3 ventilateurs internes remplaçables à chaud (Hot-swappable) assurant une redondance de type $N+1$.

2. Performances et Capacité

Le C9300-48T-E repose sur l’architecture ASIC UADP 2.0 (Unified Access Data Plane), offrant des performances de commutation de niveau opérateur :

3. Technologie d’Empilage (Stacking) : StackWise-480

Ce switch supporte la technologie de clustering haut de gamme de Cisco pour simplifier la gestion de votre infrastructure réseau :

• Bande passante d’empilage : 480 Gbps d’architecture bidirectionnelle.

• Capacité maximale : Possibilité d’empiler jusqu’à 8 switches physiques pour qu’ils soient gérés comme une seule entité logique avec une seule adresse IP.

4. Fonctionnalités Logicielles (Licence Network Essentials)

Le niveau de licence Network Essentials fournit une base réseau robuste et sécurisée :

• Couche 2 (L2) : VLANs améliorés, IEEE 802.1Q, STP (Spanning Tree Protocol), MSTP, RSTP, et agrégation de liens (LACP).

• Couche 3 (L3) : Routage IP de base, RIP, OSPF (jusqu’à 1000 routes), EIGRP Stub, et routage statique.

• Sécurité avancée : Support de Cisco TrustSec, ACLs (Access Control Lists), IEEE 802.1X, DHCP Snooping, Dynamic ARP Inspection (DAI), et protection de la source IP.

• Qualité de Service (QoS) : Gestion granulaire des priorités pour la voix et la vidéo (HQoS), 8 files d’attente par port.

• Gestion & Automatisation : Prêt pour la gestion centralisée via Cisco DNA Center, support du provisionnement automatique (Zero-Touch Provisioning), NETCONF, RESTCONF et la télémétrie de données en temps réel.
