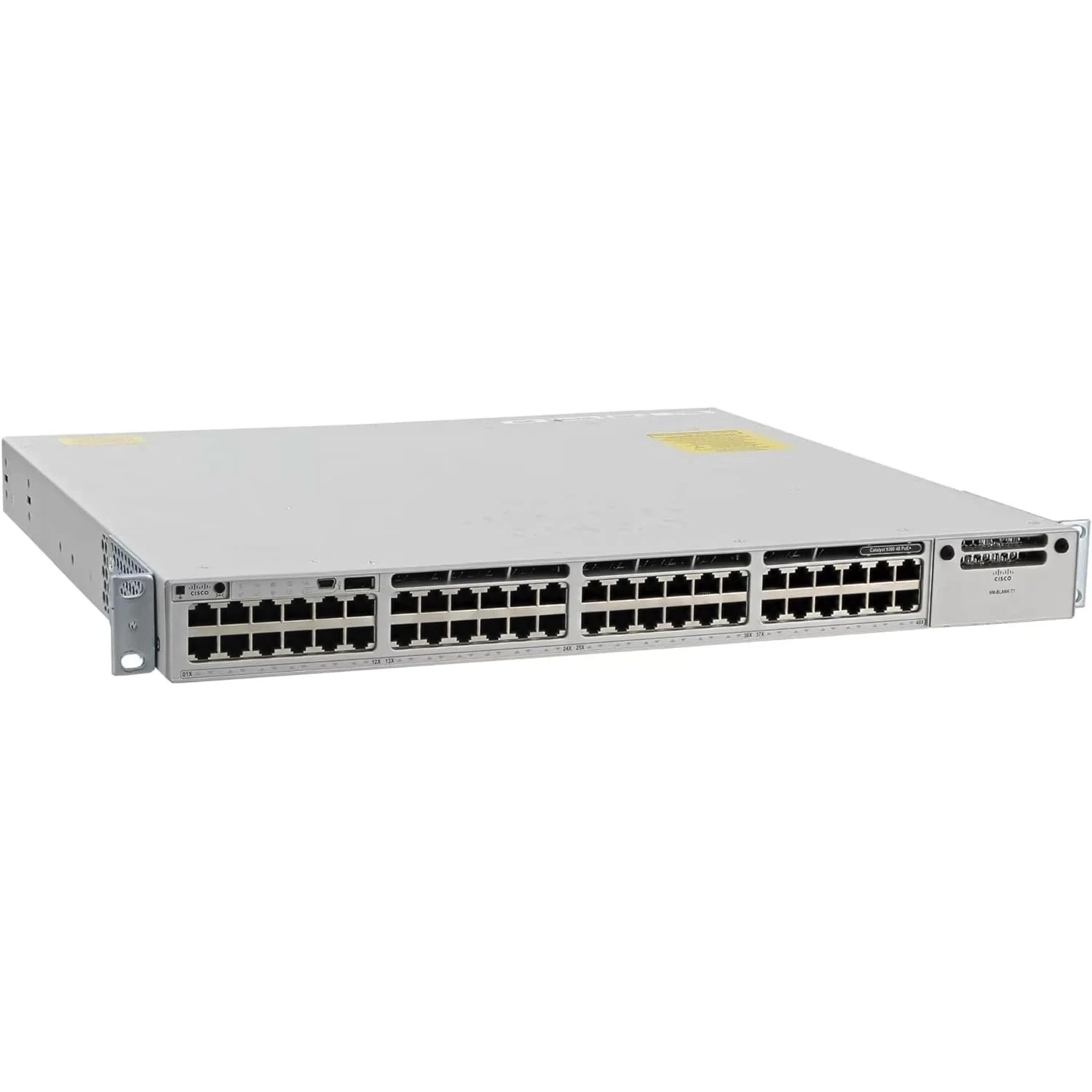

Switch Cisco Catalyst C9300 48 Ports PoE+ Layer 3

Voici une description technique détaillée du commutateur (switch) Cisco Catalyst C9300-48P-E, l’un des modèles phares de la gamme Cisco Catalyst 9300, conçu pour les réseaux d’entreprise exigeants (couche d’accès).

Le suffixe -E indique qu’il est livré avec la licence Network Essentials.

Présentation Générale

Le C9300-48P-E est un commutateur empilable (stackable) de niveau 3 (Layer 3) qui combine une haute densité de ports Power over Ethernet Plus (PoE+). Une sécurité avancée et une grande résilience matérielle. Il est entièrement prêt pour l’architecture Cisco SD-Access (Software-Defined Access).

Caractéristiques Matérielles (Hardware)

Connectique et Ports

• Ports principaux : 48 ports RJ-45 10/100/1000 Mbps (Gigabit Ethernet).

• Alimentation PoE : Tous les 48 ports supportent le PoE+ (IEEE 802.3at), permettant d’alimenter des points d’accès Wi-Fi, des téléphones IP ou des caméras de surveillance.

• Budget PoE par défaut : 437W avec l’alimentation d’origine de 715W AC (extensible jusqu’à 1440W en ajoutant une seconde alimentation plus puissante).

• Ports de liaison montante (Uplinks) : Logement modulaire pour cartes de contribution optionnelles (Network Modules). Supporte des modules de :

  • 4 x 1G

  • 4 x 10G (SFP+)

  • 2 x 25G (SFP28)

  • 2 x 40G (QSFP+)

Performance et Haute Disponibilité

• Architecture ASIC : Équipé du processeur programmable UADP 2.0 (Unified Access Data Plane). Permettant de gérer les fonctionnalités de routage et de sécurité directement au niveau matériel sans perte de performance.

• Capacité de commutation : 256 Gbps (jusqu’à 656 Gbps en mode Stack).

• Vitesse de transfert (Forwarding Rate) : 190.48 Mpps (millions de paquets par seconde).

• Empilage (Stacking) : Technologie StackWise-480. Permet d’empiler jusqu’à 8 commutateurs pour une bande passante d’empilage totale de 480 Gbps, gérée via une seule adresse IP.

• Alimentation et Ventilation : * Double alimentation redondante et remplaçable à chaud (Hot-swappable).

  • Ventilateurs redondants (3 modules) remplaçables à chaud.

3. Spécifications Techniques

4. Fonctionnalités Logicielles (Licence Network Essentials)

La licence Network Essentials (-E) couvre les besoins fondamentaux des réseaux d’entreprise :

• Routage de Niveau 3 (L3) : Support du routage statique, RIP, OSPF (jusqu’à 200 routes), EIGRP Stub, et routage de base PBR (Policy-Based Routing).

• Qualité de Service (QoS) : Gestion avancée des priorités pour la voix et la vidéo (HQoS), essentielle pour l’environnement Yealink/Cisco IP.

• Sécurité et Contrôle d’accès : Secure Shell (SSH), IEEE 802.1X (authentification des utilisateurs), listes de contrôle d’accès (ACL), DHCP Snooping, et Dynamic ARP Inspection (DAI).

• Gestion et Automatisation : Support de Cisco DNA Center (pour le provisioning), NetFlow flexible (FnF), et programmabilité ouverte (YANG, NETCONF, RESTCONF).
