Description

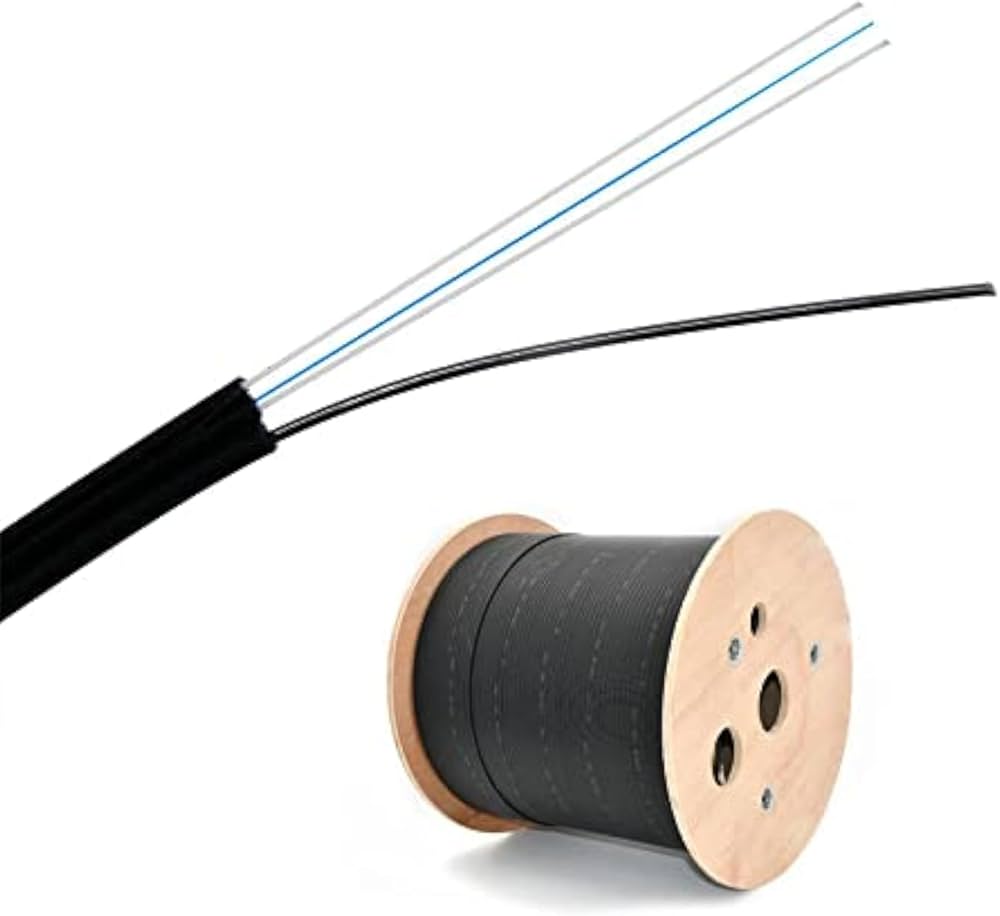

Câble fibre optique FTTH Drop

Le câble FTTH Drop Cable (souvent appelé câble de branchement) est le dernier segment du réseau de fibre optique, reliant le point de branchement optique (PBO) à la prise terminale optique (PTO) chez l’abonné. Sa conception privilégie la souplesse, la finesse et une grande résistance à la traction.

1. Structure et Composition

Le câble Drop est généralement de type « Flat » (plat) ou « Round » (rond), la version plate étant la plus courante pour les installations intérieures et extérieures discrètes.

• Fibre Optique : Généralement 1, 2 ou 4 fibres. On utilise majoritairement la norme ITU-T G.657.A2, dite à « faible rayon de courbure », car elle permet au câble de subir des angles droits ou des courbes serrées sans perte de signal significative.

• Membres de Force (Renforts) : Deux tiges parallèles assurent la protection de la fibre contre l’écrasement et la tension. Elles peuvent être en :

  • FRP (Fiber Reinforced Plastic) : Non conducteur, idéal pour éviter les interférences et la foudre.

  • Acier : Plus robuste pour les installations aériennes.

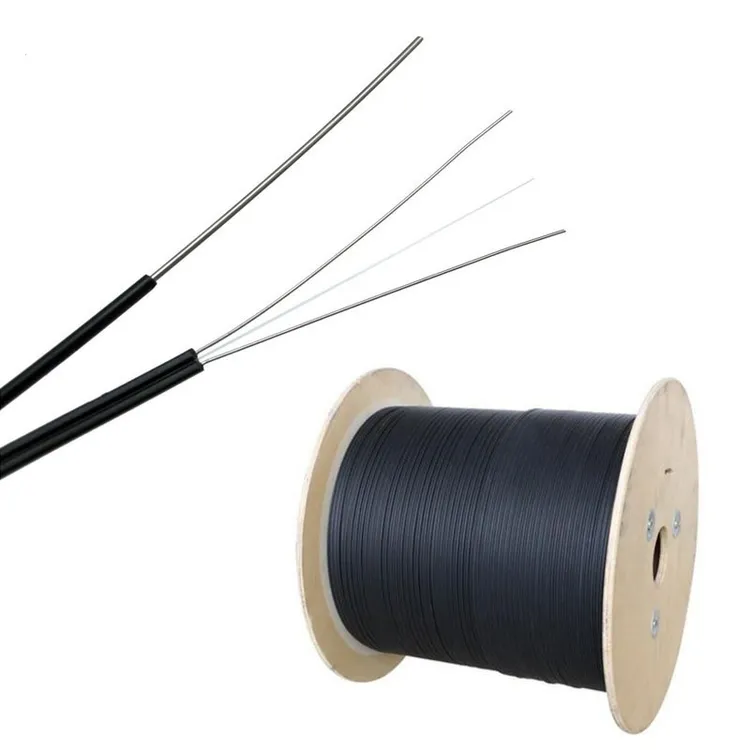

• Fil de Porteur (Optionnel) : Pour les versions aériennes auto-portées, un fil d’acier supplémentaire est ajouté en configuration « Figure-8 » pour supporter la tension sur de longues distances.

• Gaine Extérieure : Fabriquée en matériau LSZH (Low Smoke Zero Halogen). En cas d’incendie, elle dégage peu de fumée et aucun gaz toxique, ce qui est une norme de sécurité pour l’intérieur des bâtiments.

2. Spécifications Techniques

3. Avantages et Utilisation

Avantages

• Facilité de dénudage : La structure est conçue pour que la gaine se retire facilement, permettant un raccordement rapide par fusion ou connecteur mécanique.

• Discrétion : Sa petite taille et sa couleur (souvent noir pour l’extérieur, blanc ou ivoire pour l’intérieur) le rendent très discret le long des plinthes ou en façade.

• Protection : Résistant aux rayons UV et aux variations de température (typiquement de -20°C à +60°C).

Applications

• FTTH (Fiber To The Home) : Raccordement final des particuliers.

• Réseaux LAN : Utilisation comme cordon de brassage robuste dans les centres de données.

• Câblage vertical : Colonnes montantes d’immeubles.

4. Normes de Conformité

Un câble de qualité doit répondre aux standards internationaux suivants :

• IEC 60794 : Méthodes d’essais des câbles à fibres optiques.

• ITU-T G.657 : Caractéristiques des fibres optiques à sensibilité réduite aux courbures.

• LSZH : Conformité aux normes de réaction au feu (IEC 60332-1).
