Voici la description technique détaillée du commutateur (switch) Cisco Catalyst C9200-24T-E.

Ce modèle fait partie de la gamme Cisco Catalyst 9200, conçue pour étendre la puissance du réseau basé sur l’intention (Intent-Based Networking) et les innovations matérielles et logicielles Catalyst 9000 à une gamme plus large de déploiements d’accès d’entreprise.

Spécifications Matérielles (Hardware)

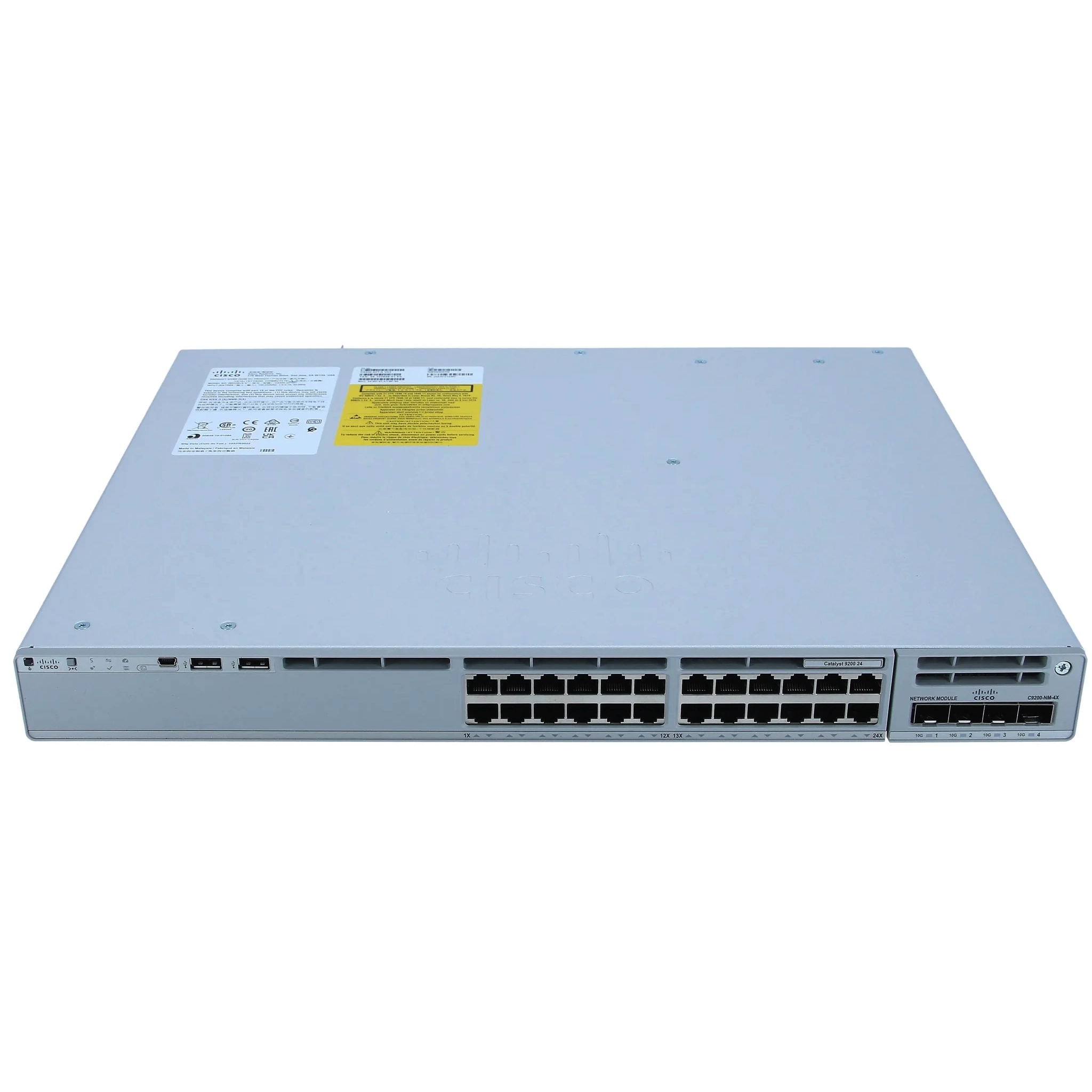

• Densité de ports : 24 ports RJ-45 Gigabit Ethernet (10/100/1000 Mbps).

• Ports de liaison montante (Uplinks) : Emplacement pour module réseau optionnel (FRU). Supporte des modules de liaison montante amovibles (ex: 4 x 1G, 4 x 10G, 2 x 25G ou 2 x 40G selon les compatibilités de la série).

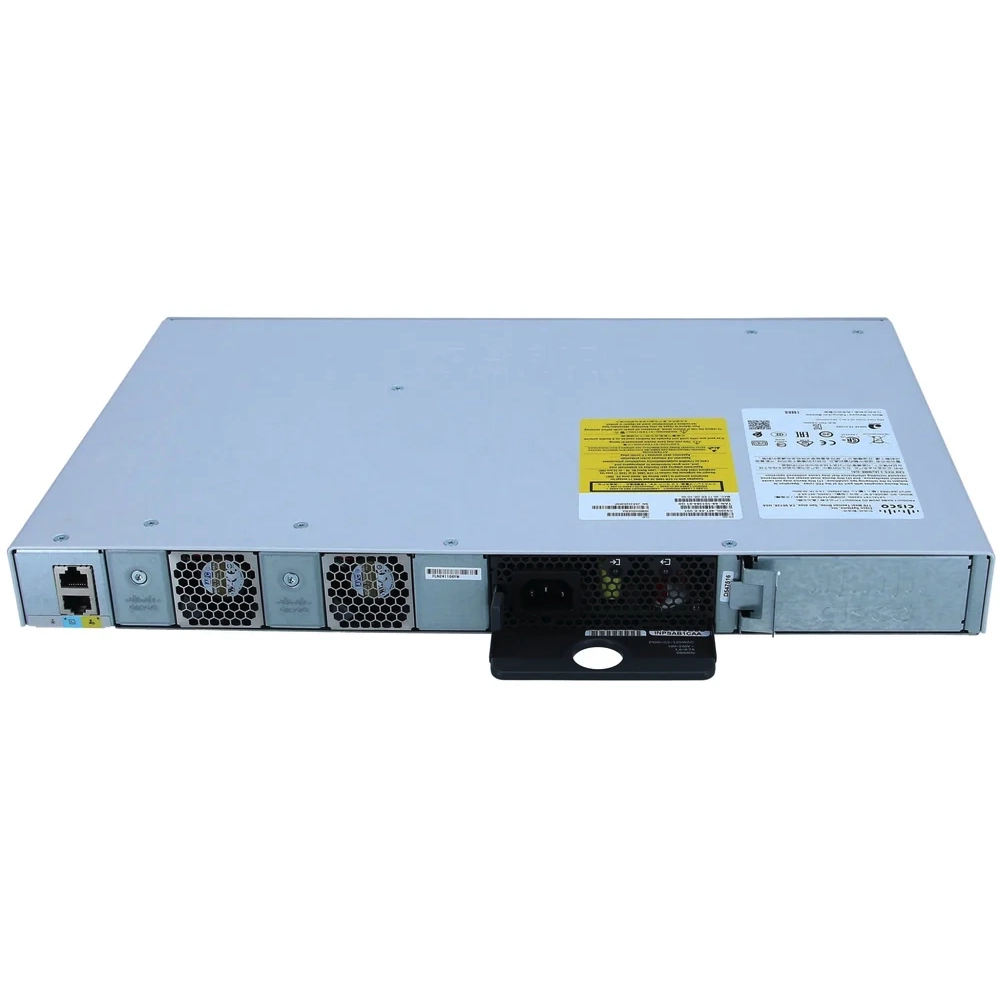

• Alimentation : Blocs d’alimentation redondants et remplaçables à chaud (FRU). Livré par défaut avec une alimentation AC principale.

• Ventilation : Ventilateurs redondants et remplaçables à chaud (FRU).

• Empilage (Stacking) : Supporte la technologie StackWise-160.

  • Bande passante d’empilage : Jusqu’à 160 Gbps.

  • Capacité de la pile : Jusqu’à 8 commutateurs par pile.

Performances et Capacités

• Capacité de commutation (Switching Capacity) : 128 Gbps (ou 288 Gbps si utilisé avec le module de stack).

• Taux de transfert (Forwarding Rate) : 95,23 Mpps (Millions de paquets par seconde).

• Mémoire RAM : 4 Go.

• Mémoire Flash : 4 Go.

• Table d’adresses MAC : Jusqu’à 16 000 entrées.

• Entrées de routage IPv4/IPv6 : Supporte jusqu’à 11 000 entrées de routage.

Fonctionnalités Logicielles (Licence Network Essentials)

La licence Network Essentials intègre des fonctionnalités de base pour les couches Layer 2 et Layer 3 :

• Couche 2 (Layer 2) : Support étendu des VLANs, Spanning Tree Protocol (STP, RSTP, MSTP), Trunking (802.1Q), LACP.

• Couche 3 (Layer 3) : Routage de base incluant le routage statique, RIP, OSPF (jusqu’à 1000 routes), et le routage PBR (Policy-Based Routing).

• Sécurité : Support de l’IEEE 802.1X, listes de contrôle d’accès (ACL), port security, DHCP Snooping, Dynamic ARP Inspection (DAI).

• Qualité de Service (QoS) : Gestion avancée des files d’attente, classification et priorisation du trafic pour une gestion optimale des flux critiques (VoIP, vidéo).

• Gestion et Monitorat : Support de Cisco DNA Center, NetFlow flexible (FNF), SNMPv3, RMON, et programmabilité d’OS (générique à Cisco IOS-XE).

Note importante : Ce modèle (C9200-24T-E) ne fournit pas d’alimentation PoE/PoE+ sur ses ports RJ-45. Il est exclusivement destiné au transport de données (connexion de serveurs, stations de travail, routeurs, ou commutateurs secondaires). Si votre infrastructure nécessite d’alimenter des téléphones IP ou des bornes Wi-Fi directement via le câble réseau, il faudra vous orienter vers la déclinaison PoE de ce modèle (série C9200-24P ou C9200L).
