Voici la fiche de description technique détaillée de l’antenne parabolique Ubiquiti airFiber AF-5G34-S45, spécialement conçue pour les liaisons de raccordement (backhaul) sans fil à haute performance.

📋 Présentation Générale

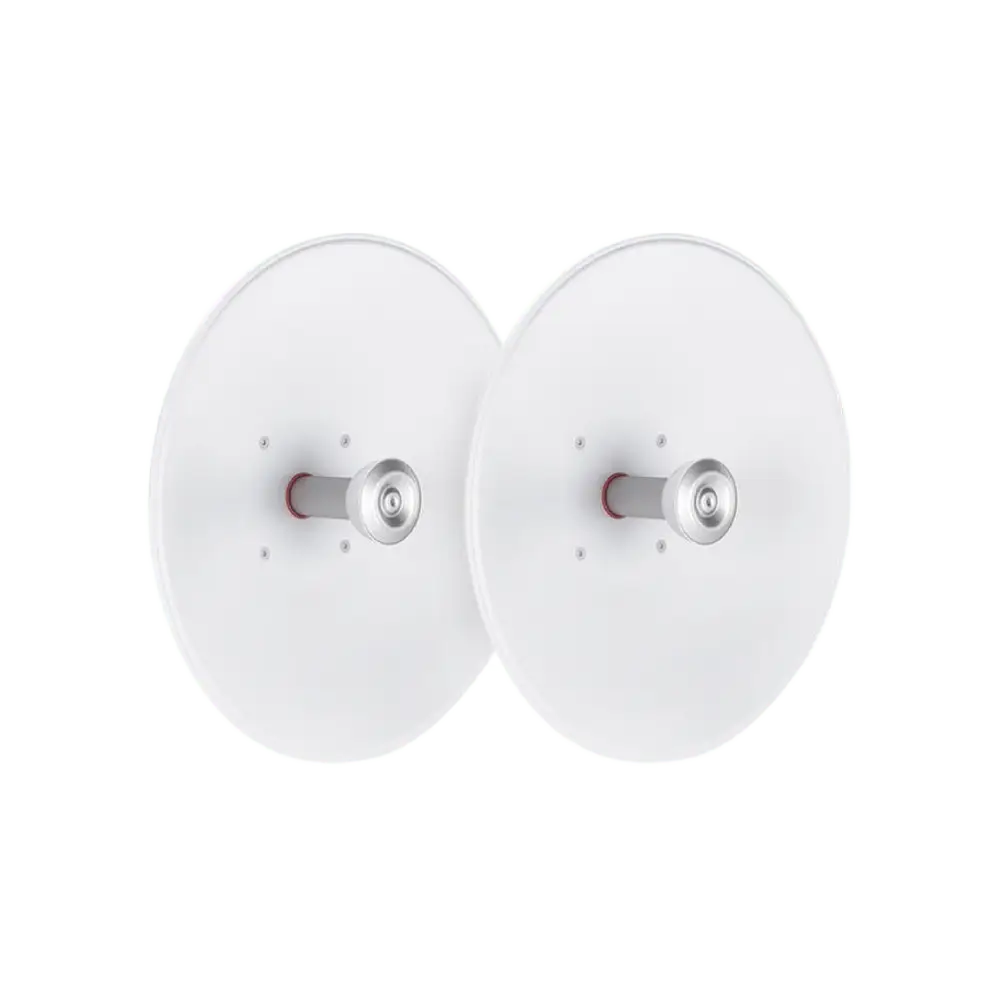

L’AF-5G34-S45 est une antenne parabolique directionnelle de gain élevé opérant dans la bande de fréquences des 5 GHz. Elle intègre la technologie brevetée d’Ubiquiti avec une inclinaison de polarisation à 45 degrés (Slant 45), ce qui permet d’améliorer considérablement l’immunité aux bruits et le rapport signal sur bruit ($SNR$) par rapport aux polarisations verticales/horizontales standards.

Elle est idéale pour être couplée avec les radios de la gamme airFiber 5X (AF-5X ou AF-5XHD) pour établir des liaisons point à point (PtP) à très longue distance.

1. Performances Radio

• Plage de fréquences : 5.1 – 5.9 GHz

• Gain : 34 dBi

• Polarisation : Dual-Linear Slant 45 (Inclinaison à  45°)

• Isolation F/B (Front-to-Back Ratio) : 42 dB (excellent rejet des interférences venant de l’arrière)

• VSWR (Rapport d’Onde Stationnaire) :  1.4:1

• Ouverture du faisceau (Beamwidth) : * Azimut (HPOL) : 3° (3 dB)

  • Élévation (VPOL) : 3° (3 dB)

2. Conception Physique et Mécanique

• Dimensions : 1050 x 421 mm (Diamètre d’un peu plus d’un mètre)

• Poids : 13,5 kg (fixations incluses)

• Résistance au vent : Supporte des vents allant jusqu’à 200 km/h

• Charge au vent : 1 779 N à 200 km/h

• Matériau de fixation : Acier galvanisé et traité pour une haute résistance à la corrosion extérieure (qualité industrielle).

• Montage sur mât : Diamètre de mât compatible de 38 à 101 mm (1.5″ – 4″)

• Ajustement mécanique : * Élévation : 15°

  • Azimut :  30°
